Разработанный для улучшения прямолинейности отверстия в направленном бурении, этот стабилизатор, созданный в Китае, оснащен 4 спиральным лезвием (угол 30 °) для 35% сниженных вибраций скольжения. Изготовленная из 4140 сплавной стали с хардфакцией карбида вольфрама, он сопротивляется износу в формациях, богатых кварцами и поддерживает как PDC, так и триконе в 4-6 '. Длина 1,2 м и динамический баланс G2,5 обеспечивает стабильную работу в отклоненных скважинах (наклон 20 ° -60 °), в то время как легкий конструкция (28 кг) повышает эффективность отключения.
Аптированный шаг лезвия для конкретных образов, полной прослеживаемости материала и 30-дневной гарантии на производительность для сокращения непродуктивного времени.
| Количество: | |
|---|---|

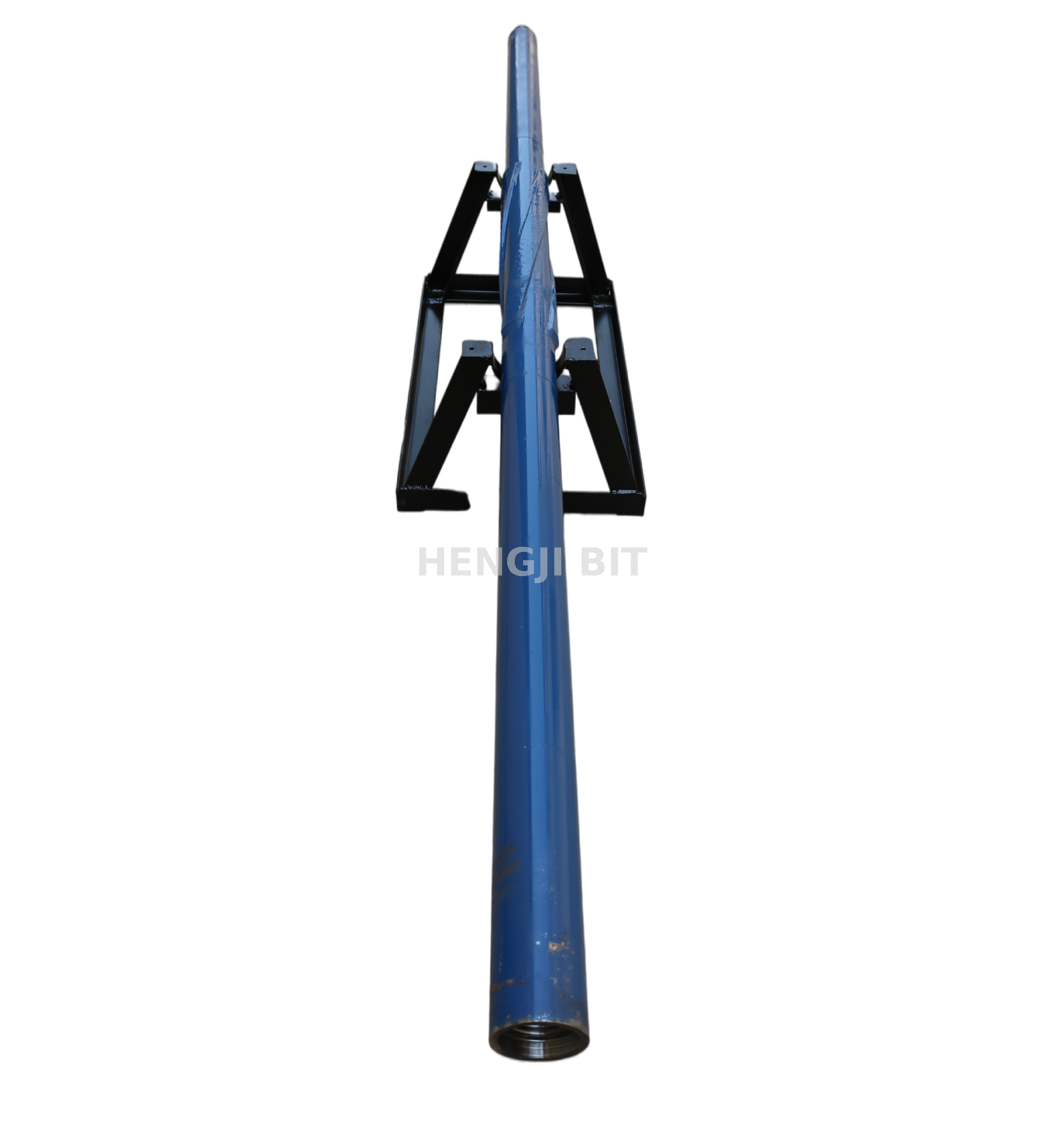

Спиральный стабилизатор спиральных лезвий 4 1/8 '' (104,8 мм) предназначен для усиления прямолинейности отверстия и уменьшения вибрации при направленном бурении, имея 4 высокопрочных лезвия сплава с углами 30 °. Корпус (нить API 5DP) изготовлен из 4140 сплавной стали (HRC 38-42), с хардфакцией карбида вольфрама на краях лезвия (55HRC), чтобы противостоять абразивному износу. Его диаметр централизатора (102 мм) обеспечивает оптимальный зазор для буровых труб 4 1/2 ', в то время как длина 1,2 м обеспечивает эффективную боковую стабилизацию. Динамический баланс (G2.5) минимизирует гармонические вибрации в рамках рабочего диапазона 150-250 об / мин.
Угол спирального лезвия 30 ° уменьшает частоту скольжения на 35% за счет улучшения переноса крутящего момента, что подтверждается тестами на крутой вибрации (ASTM D4065)
15-миллиметровая толщина лезвия и эвакуация баланса на расстоянии 80 мм.
Анализ конечных элементов (FEA) Оптимизированный профиль лезвия снижает резонансную частоту на 25% по сравнению с конструкциями прямого лезвия
Плазма-переносная дуга (PTA) Хардфакция (WC-12CO) на кончиках лезвия повышает устойчивость к истиранию на 50% в богатых кварцах, с скоростью износа <0,1 мм/100 м
30 мкм хрома-покрытый корпус противостоят коррозии в растворе соленой воды (3,5% NaCl), прохождение 1000-часового теста на соляное распылитель (ASTM B117)
Радиус филе 8 мм в корнях лезвий снижает концентрацию напряжения на 30%, предотвращая усталостную неудачу в высокочастотных вибрационных средах
Совместим как с роликовыми конусами, так и с битами PDC в 4-6 '' размерах отверстий, проведенных на поле как в вертикальном (Техасском сланце Барнетт), так и в горизонтальных (мелах Северного моря) приложения
28 -киг легкий дизайн снижает нагрузку на крючок на 10% по сравнению с аналогичными стабилизаторами, улучшая скорость отключения на 15%
Пользовательский шаг лезвия (25 ° -35 °) доступен на основе индекса хрупкости формирования, оптимизированный с помощью клиентской динамики бурения с клиентом
Направленное бурение в ламинированных сланцевых формациях (например, Сланец Игл Форд с 45 -° СДЕЛА
Горизонтальное бурение скважины в последовательностях с переплетенным песчаником/аргиллитом, требующим контроля наклона 0,5 °/30 м
Святое сверление отверстия (4-6 '') для геотермальных исследований в гранитных вторжениях
Операции по уплачению для исправления скважины овальности (> 5%) в бассейнах с мягкой связью
Индикатор износа лезвия : кнопки карбида смены вольфрама
Защитник резьбы : тяжелая пластиковая крышка (HDPE, УФ-стабилизированное) со стальной вставкой, соответствующие требования к защите резьбы API 5CT
Инструмент выравнивания : устройство с лазерным управлением (точность ± 0,1 °) для точного позиционирования стабилизатора по сравнению с подводными лодками в направленных сборках
Инженерная настройка : индивидуальная геометрия лезвия с использованием предоставленных клиентом данных Wellbore (например, тяжесть Dogleg, свойства грязи) для оптимального управления вибрацией
Материал прослеживаемость : отчет о тестировании полного материала (MTR), включая химический состав, записи термообработки и механические свойства (растяжение, воздействие)
Гарантия производительности : независимое тревожное тестирование на 10% более быстро
Эффективность экономии : срок службы (более 200 часов) сокращает непродуктивное время (NPT), минимизируя отключения для замены стабилизатора
Спиральный стабилизатор спиральных лезвий 4 1/8 '' (104,8 мм) предназначен для усиления прямолинейности отверстия и уменьшения вибрации при направленном бурении, имея 4 высокопрочных лезвия сплава с углами 30 °. Корпус (нить API 5DP) изготовлен из 4140 сплавной стали (HRC 38-42), с хардфакцией карбида вольфрама на краях лезвия (55HRC), чтобы противостоять абразивному износу. Его диаметр централизатора (102 мм) обеспечивает оптимальный зазор для буровых труб 4 1/2 ', в то время как длина 1,2 м обеспечивает эффективную боковую стабилизацию. Динамический баланс (G2.5) минимизирует гармонические вибрации в рамках рабочего диапазона 150-250 об / мин.
Угол спирального лезвия 30 ° уменьшает частоту скольжения на 35% за счет улучшения переноса крутящего момента, что подтверждается тестами на крутой вибрации (ASTM D4065)
15-миллиметровая толщина лезвия и эвакуация баланса на расстоянии 80 мм.
Анализ конечных элементов (FEA) Оптимизированный профиль лезвия снижает резонансную частоту на 25% по сравнению с конструкциями прямого лезвия
Плазма-переносная дуга (PTA) Хардфакция (WC-12CO) на кончиках лезвия повышает устойчивость к истиранию на 50% в богатых кварцах, с скоростью износа <0,1 мм/100 м
30 мкм хрома-покрытый корпус противостоят коррозии в растворе соленой воды (3,5% NaCl), прохождение 1000-часового теста на соляное распылитель (ASTM B117)
Радиус филе 8 мм в корнях лезвий снижает концентрацию напряжения на 30%, предотвращая усталостную неудачу в высокочастотных вибрационных средах
Совместим как с роликовыми конусами, так и с битами PDC в 4-6 '' размерах отверстий, проведенных на поле как в вертикальном (Техасском сланце Барнетт), так и в горизонтальных (мелах Северного моря) приложения
28 -киг легкий дизайн снижает нагрузку на крючок на 10% по сравнению с аналогичными стабилизаторами, улучшая скорость отключения на 15%
Пользовательский шаг лезвия (25 ° -35 °) доступен на основе индекса хрупкости формирования, оптимизированный с помощью клиентской динамики бурения с клиентом
Направленное бурение в ламинированных сланцевых формациях (например, Сланец Игл Форд с 45 -° СДЕЛА
Горизонтальное бурение скважины в последовательностях с переплетенным песчаником/аргиллитом, требующим контроля наклона 0,5 °/30 м
Святое сверление отверстия (4-6 '') для геотермальных исследований в гранитных вторжениях
Операции по уплачению для исправления скважины овальности (> 5%) в бассейнах с мягкой связью
Индикатор износа лезвия : кнопки карбида смены вольфрама
Защитник резьбы : тяжелая пластиковая крышка (HDPE, УФ-стабилизированное) со стальной вставкой, соответствующие требования к защите резьбы API 5CT
Инструмент выравнивания : устройство с лазерным управлением (точность ± 0,1 °) для точного позиционирования стабилизатора по сравнению с подводными лодками в направленных сборках
Инженерная настройка : индивидуальная геометрия лезвия с использованием предоставленных клиентом данных Wellbore (например, тяжесть Dogleg, свойства грязи) для оптимального управления вибрацией
Материал прослеживаемость : отчет о тестировании полного материала (MTR), включая химический состав, записи термообработки и механические свойства (растяжение, воздействие)
Гарантия производительности : независимое тревожное тестирование на 10% более быстро
Эффективность экономии : срок службы (более 200 часов) сокращает непродуктивное время (NPT), минимизируя отключения для замены стабилизатора
